UL2468 Flat Ribbon Wire 并排線

所屬分類：UL電子線
瀏覽次數：0次
發布時間：2022-08-05 18:41:46

產品概述

■說明：
? 導體使用鍍錫軟銅線，先絞后鍍或先鍍后絞再鍍之絞線軟銅
? 額定溫度：80℃.額定電壓：300volts
? 可通過UL VW-1 垂直耐燃測試
? 具抗酸，耐油性，防潮，防霉等特性
? 參考標準： UL 758；UL 1581

■ 應用：
? 用于電器及電腦設備內部配線

■ PRODUCT DESCRIPTION：
? Tinned or top-coated,stranded copper conductor.
? Rated temperature：80℃. Rated voltage：300volts.
? Passes UL VW-1 vertical flame test.
? Resistant to acids,alkalies,oils,moisture and fungus.
? Reference standard：UL subject 758, UL 1581.

■ APPLICATIONS：
? For use in internal wiring ofappliances and computers.

UL2468 Flat Ribbon Wire 并排線

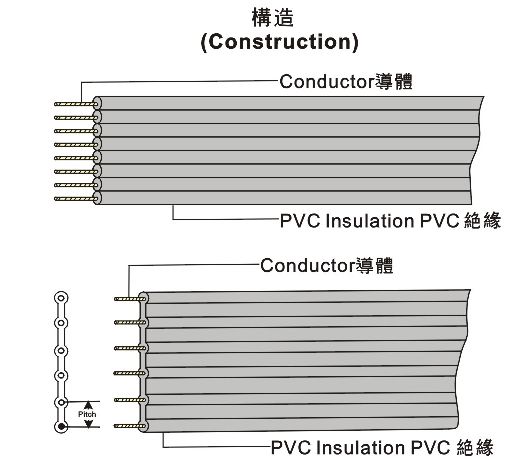

■ 產品結構 CABLE CONSTRUCTION：
Conductor 導體		Pitch	No. Of core	Insulation Thickness	Overall Diameter
線號	級數/線徑	間距	芯數	絕緣厚度	完成外徑
AWG	No./mm	mm	No.	mm	mm
24	7/0.203	1.6	2	0.45	1.5x3.1
			3		1.5x4.7
			4		1.5x6.3
			5		1.5x7.9
			6		1.5x9.5
			7		1.5x11 .1
			8		1.5x12.7
			9		1.5x14.3
			10		1.5x15.9
			11		1.5x17.5
			12		1.5x19.1
			13		1.5x20.7
			14		1.5x22.3
			15		1.5x23.9
			16		1.5x25.5
			17		1.5x27.1
24	7/0.203	2	2	0.45	1.5x3.5
			3		1.5x5.5
			4		1.5x7.5
			5		1.5x9.5
			6		1.5x11.5
			7		1.5x13.5
			8		1.5x15.5
			9		1.5x17.5
			10		1.5x19.5
			11		1.5x21.5
			12		1.5x23.5
			13		1.5x25.5
			14		1.5x27.5
			15		1.5x29.5
			16		1.5x31.5
			17		1.5x33.5
24	7/0.203	2 . 50	2	0.45	1. 5x4
			3		1.5x6.5
			4		1.5x9.0
			5		1.5x11.5
			6		1.5x14.0
			7		1.5x16.5
			8		1.5x19.0
			9		1.5x21.5
			10		1.5x24.0
			11		1.5x26.5
			12		1.5x29.0
			13		1.5x31.5
			14		1.5x34.0
			15		1.5x36.5
			16		1.5x39.0
			17		1.5x41.5
