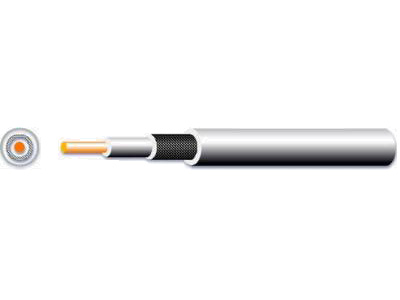

JIS C 3501 Coaxial Cable 日本規格同軸電纜

所屬分類：UL同軸線
瀏覽次數：0次
發布時間：2022-08-06 15:50:45

產品概述

■ 說明：
●導體使用單條或絞線，裸軟銅或銅包鋼線
●透明PE絕緣
●可依客戶要求加上鋁箔麥拉帶縱放隔離
●裸軟銅線編織隔離，95%以上的遮蔽率
●PVC被覆
●低損失，低時延及干擾可減至最小
●符合JIS C3501標準
●本項電纜可依客戶需要設計成"商業用"

■ 應用：
●適用于傳輸系統及單向控制系統或是高頻率機器之接線或內部配線

■ PRODUCT DESCRIPTION：
●Solid or stranded,bare copper or copper clad steel conductor.
●Transparent PE insulation.
●Aluminum mylar longitudinal shield is available.
●Bare copper wire braid shield,more than 95% coverage.
●PVC jacket.
●Low losses and low propagation delays.Cosstalk kept to minimum.
●Refers to JIS C 3501.
●Special design on "Commercial applications" is also available upon customer request.

■ APPLICATION：
For used in communication and signal control systems.

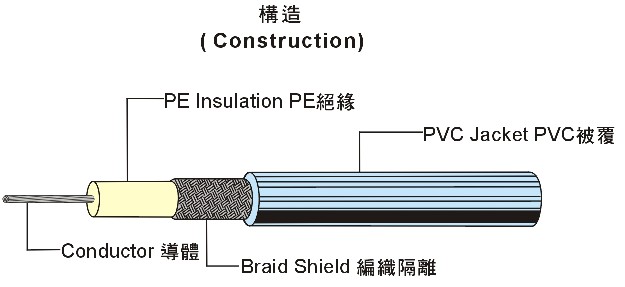

■ 產品結構 CABLE CONSTRUCTION：

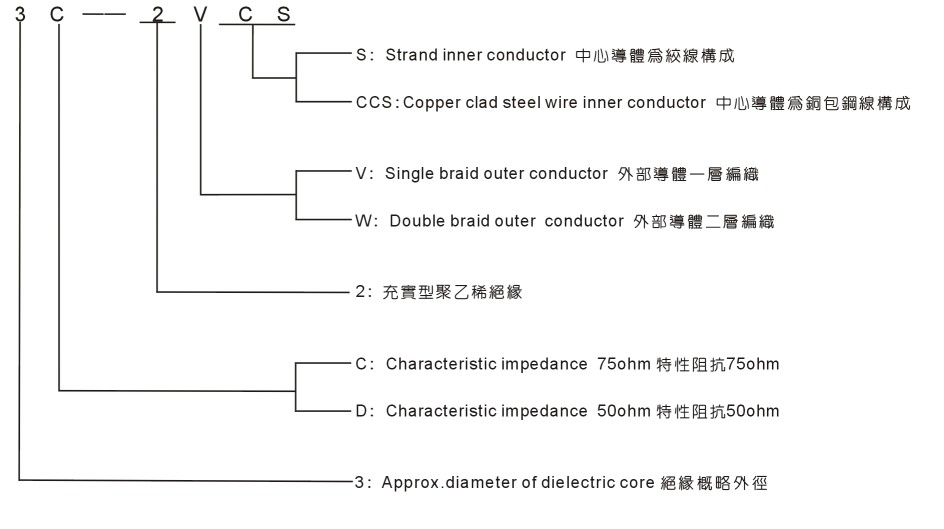

Cable Type No.	UL Style	Inner Braid	Outer Braid	Jacket Thickness	Overall Diameter	Nominal Capacitance	Nominal Impedance	Nominal Attenuation
		第一層編織	第二層編織	被覆厚度	完成外徑	靜電容量	特性抗阻	標準衰減量
		第一層編織	第二層編織	被覆厚度	完成外徑	靜電容量	特性抗阻	標準衰減量
		No./No./mm	No./No./mm	mm	mm	nf/km (1khz)	10MHZ	db/km (10MHZ)
		No./No./mm	No./No./mm	mm	mm	nf/km (1khz)	10MHZ	db/km (10MHZ)
2.5C-2V	1150	16/16/0.12	- - - -	0.50	4.00	69	75	52
3C-2V	1071	16/6/0.14	- - - -	0.80	5.40	67	75	42
3C-2VCS	1071	16/6/0.14	- - - -	0.80	5.40	67	75	42
3C-2VS	1071	16/6/0.14	- - - -	0.80	5.40	67	75	43
5C-2V	1071	16/8/0.14	- - - -	0.90	7.40	67	75	27
5C-2W	1071	16/8/0.14	24/7/0.14	1.00	8.30	67	75	27
7C-2V	1354	24/8/0.14	- - - -	1.10	10.40	67	75	22
10C-2V	- - - -	24/10/0.20	- - - -	1.30	13.00	67	75	18
10C-2W	- - - -	24/10/0.20	24/10/0.20	1.50	14.20	67	75	18
1.5D-2V	1107	16/5/0.10	- - - -	0.40	2.90	100	50	85
2.5D-2V	1150	16/7/0.12	- - - -	0.50	4.30	100	50	45
3D-2V	1150	16/6/0.14	- - - -	0.80	5.30	100	50	46
3D-2W	1150	16/6/0.14	24/5/0.14	1.00	6.40	100	50	46
5D-2V	1150	16/8/0.14	- - - -	0.90	7.30	100	50	27
5D-2W	1150	16/8/0.14	24/7/0.14	1.00	8.20	100	50	27
8D-2V	1354	24/8/0.18	- - - -	1.20	11.10	100	50	20
8D-2W	1354	24/8/0.18	24/8/0.18	1.40	12.50	100	50	20
1.5C-2V	1356	16/5/0.10	- - - -	0.40	2.90	69	75	96
10D-2V	- - - -	24/10/0.20	- - - -	1.20	13.1	100	50	14

備注：
1：Black PVC Jacket 黑色PVC外被
2：Non-comtaiminating gray PVC 灰色非移性 PVC
2A：Non-contaiminating black PVC 黑色非移性 PVC
3：Nature PE 原色PE
3A：Black PE 黑色PE
BC：Bare copper 裸銅線
TC：Tinned copper 鍍錫銅線
AgBc： Silver-coated copper 鍍銀銅線
CCS：Copper-clad steel 銅包鋼線
