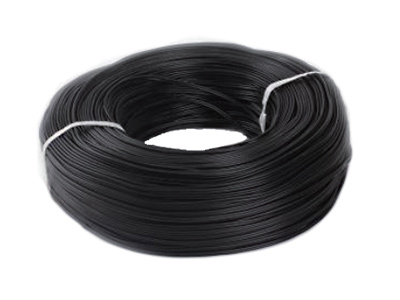

UL2851 Spiral Shielded Cable 纏繞屏蔽線

所屬分類：UL隔離線
瀏覽次數：0次
發布時間：2022-08-06 10:42:50

產品概述

UL2851 Spiral Shielded Cable 纏繞屏蔽線
■產品說明：
●額定溫度：80℃
●額定電壓：30V
●參考標準：UL758,UL1581
●導體使用單支或絞合40AWG 以上鍍錫或裸銅
●PVC 絕緣，符合ROHS 環保標準
●鍍錫或裸銅纏繞屏蔽
●PVC 護套，符合ROHS 環保標準
●通過UL VW-1 及JQA -F-Mark 阻燃測試
●使用標準絕緣厚度、易裁線、易剝皮
●用于一般電子、電器設備內部連接線

■ PRODUCT DESCRIPTION
●Rated temperature：80℃
●Rated voltage：30V
●Reference standard：UL758,UL1581
●Solid or stranded ,tinned or bare copper conductor 40AWG min.
●PVC insulation , comply with ROHS environmental standard
●Tinned or bare copper wire spiral shield
●PVC jacket , comply with ROHS environmental standard
●Passes UL VW-1SC and JQA -F-Mark flame test
●Uniform insulation thickness to ensure easy stripping and cutting
●For general purpose internal wiring of appliance

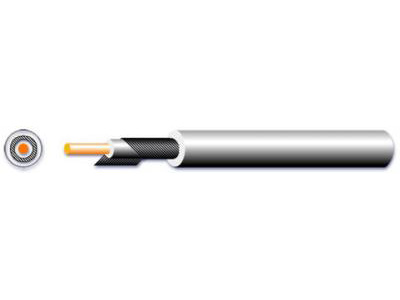

■ 產品結構 CABLE CONSTRUCTION
導體 Conductor				絕緣 INSULATION		屏蔽 SHIELD	護套JACKET		最大導體電阻MAX.COND. RESISTANCE(Ω/km,20℃,DC)
規格 AWG	構造 CONSTRUCTION (No./mm)	外徑DIA.(mm)	芯數(No.)	絕緣厚度INSULATION THICKNESS (mm)	外徑O.D.(mm)	構造 CONSTRUCTION (No./mm)	厚度THICKNESS (mm)	外徑O.D.(mm)	最大導體電阻MAX.COND. RESISTANCE(Ω/km,20℃,DC)
30	7/0.10	0.30	2	0.25	0.08	45/0.10	0.35	2.50	381
			3	0.25	0.08	48/0.10	0.34	2.60
			4	0.25	0.08	54/0.12	0.33	2.80
			5	0.25	0.08	50/0.12	0.35	3.10
			6	0.25	0.08	52/0.12	0.38	3.40
			7	0.25	0.08	55/0.12	0.38	3.40
28	7/0.127	0.38	2	0.26	0.09	50/0.10	0.35	2.70	239
			3	0.26	0.09	54/0.10	0.33	2.70
			4	0.26	0.09	50/0.12	0.34	3.10
			5	0.26	0.09	56/0.12	0.37	3.40
			6	0.26	0.09	58/0.12	0.38	3.70
			7	0.26	0.09	62/0.12	0.38	3.70
26	7/0.16	0.48	2	0.26	1.00	55/0.10	0.35	2.90	150
			3	0.26	1.00	50/0.12	0.35	3.10
			4	0.26	1.00	56/0.12	0.37	3.40
			5	0.26	1.00	62/0.12	0.38	3.70
			6	0.26	1.00	64/0.12	0.38	4.00
			7	0.26	1.00	69/0.12	0.38	4.00
24	11/0.16	0.61	2	0.25	1.10	55/0.10	0.38	3.20	94.2
			3	0.25	1.10	50/0.12	0.35	3.30
			4	0.25	1.10	56/0.12	0.35	3.60
			5	0.25	1.10	62/0.12	0.40	4.00
			6	0.25	1.10	64/0.12	0.43	4.40
			7	0.25	1.10	69/0.12	0.43	4.40
22	17/0.16	0.76	2	0.27	1.30	60/0.13	0.43	3.70	59.4
			3	0.27	1.30	64/0.14	0.43	3.90
			4	0.27	1.30	72/0.15	0.46	4.30
20	26/0.16	0.94	2	0.28	1.50	69/0.16	0.43	4.10	36.7
20	26/0.16	0.94	3	0.28	1.50	74/0.17	0.46	4.40	36.7
